0.3mm 超薄均热板背后：扬锻精密冲压技术突破五大难点，赋能高端散热

在消费电子产品性能持续迭代、形态愈发轻薄的当下，散热效率成为制约产品体验升级的核心瓶颈。业内头部消费电子企业最新推出的旗舰机型中，首次引入 0.3mm 超薄 VC（Vapor Chamber）均热板散热技术，凭借极致轻薄与高效导热性能引发行业广泛关注。

这一技术突破不仅重新定义了消费电子散热标准，更对核心制造工艺提出严苛要求。而精密冲压作为超薄 VC 均热板成型的关键环节，其技术实力直接决定产品性能上限，也为具备高端制造能力的企业带来新的市场机遇。

一、头部企业押注超薄 VC：散热需求倒逼工艺升级

随着消费电子芯片性能不断跃升，高负载场景下的发热问题愈发突出。此前行业主流散热方案多依赖 “石墨贴 + 金属中框” 的被动散热模式，已难以满足新一代产品的散热需求。

此次头部企业推出的 VC 均热板，展现出精准突破的技术思路：面积最高达 2200mm²，腔体厚度仅 0.3mm（远超行业普遍的 0.5mm 水平），内部采用去离子水作为冷却液，蒸汽通道数量从传统 10 条增至 15 条，热交换效率提升 25%。同时搭配 0.01mm 精度的激光微焊接技术，确保超薄腔体长期使用的密封性与可靠性。

不同于单纯堆积散热材料，这种 “优化内部结构 + 极致轻薄化” 的思路，对均热板的成型精度、结构稳定性和密封性能提出了前所未有的要求，也直接推动了 “精密冲压 + 激光焊接” 成为超薄 VC 均热板的核心制造工艺。

二、核心工艺革新：冲压焊接开启散热制造新赛道

VC 均热板作为由铜或不锈钢制成的真空腔体，内壁需具备精密微毛细结构，其生产流程涵盖清洗、点焊定位、烧结、封边焊接、测漏、注液等近 20 道精密工序。其中，冲压与焊接是决定产品性能的关键环节：冲压工艺塑造毛细结构与真空腔体，直接影响冷却液回流能力和散热效率；焊接工艺则保障腔体真空密封性，抵御热机械应力，延长产品使用寿命。

传统 VC 均热板多采用 “蚀刻 + 钎焊” 工艺，存在结构强度弱、密封性差、易热变形等问题，难以实现 “超薄 + 大屏 + 高性能” 的多重需求。而 “精密冲压 + 激光焊接” 的组合工艺，通过精准控制模具参数和冲压过程，可实现微结构的高精度成型，同时将焊缝宽度压缩至 0.1-0.2mm，确保均热板整体结构更薄、更大且不易变形鼓包。

市场数据显示，2023 年、2024 年全球 VC 均热板市场规模分别达 9.2 亿美元、10.5 亿美元，预计到 2028 年将进一步增长至 17.8 亿美元。随着消费电子、新能源等领域对散热需求的持续攀升，精密冲压与激光焊接作为超薄 VC 均热板的核心制造技术，正迎来广阔的市场空间与技术转型机遇。

三、五大技术难点突破：扬锻精密冲压的硬核实力

超薄 VC 均热板的制造工艺面临多重技术挑战，尤其是 0.3mm 以下超薄腔体的成型，对冲压设备的精度、刚性、稳定性提出极致要求。扬锻凭借六十余年压力机研发制造经验，针对核心痛点实现五大技术突破：

1. 超薄板材成型控制突破

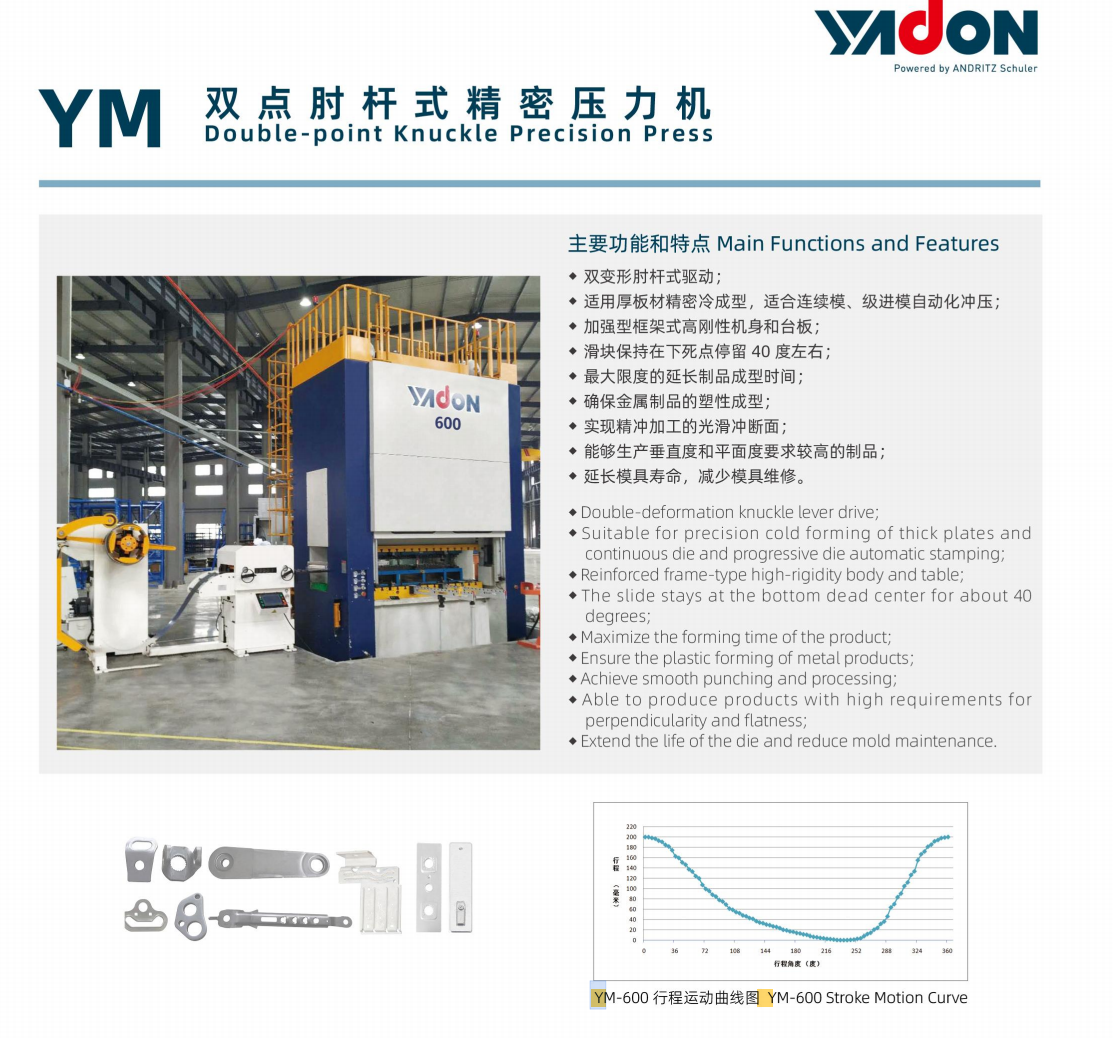

针对 0.1mm-0.3mm 铜箔、不锈钢箔易起皱、拉伸破裂的问题，扬锻肘杆式压力机采用双变形肘杆驱动结构，滑块在下死点停留 40 度左右，最大限度延长制品成型时间，确保超薄板材在塑性成型过程中受力均匀，避免缺陷产生。

2. 微结构精密成型突破

微沟槽冲压模具精度要求达 ±0.005mm，扬锻 YKP 肘杆式精压机采用框架式钢板焊接机身，具备高刚性、低振动特性，搭配高精度导向系统，可实现微毛细结构的精准复刻，保障冷却液回流效率。

3. 成型精度稳定性突破

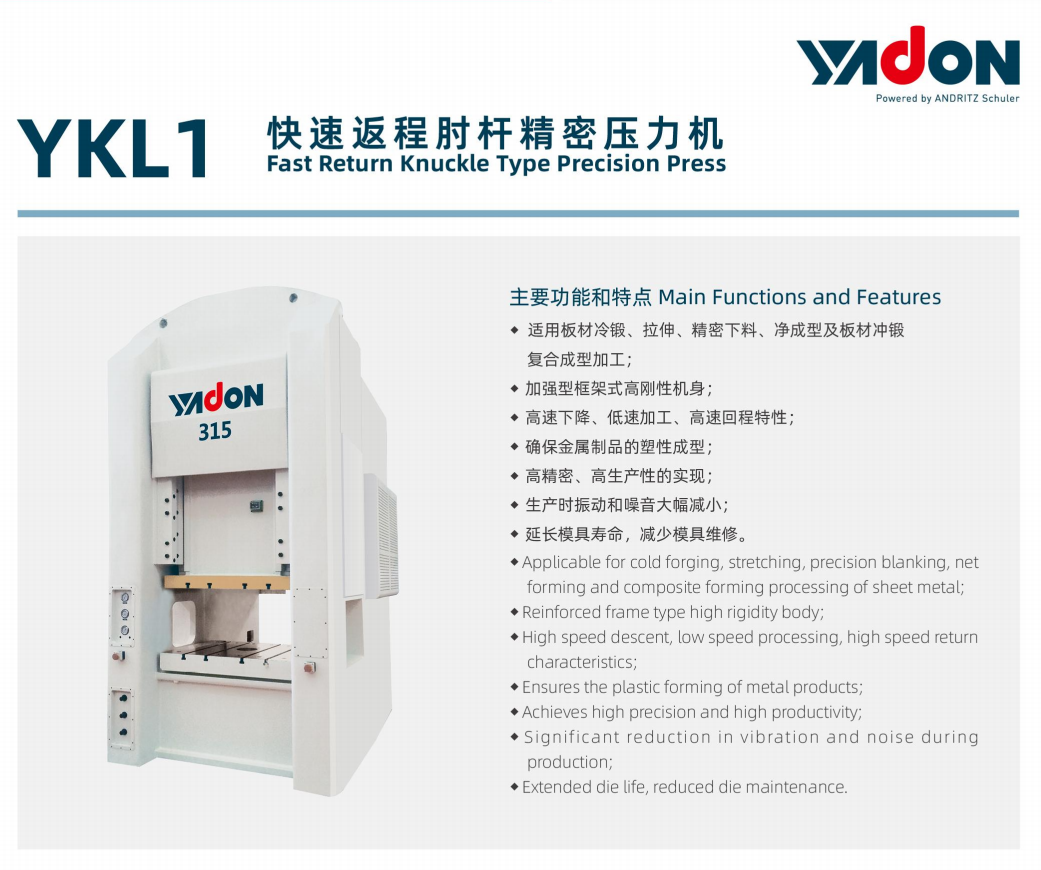

YKL1 快速返程肘杆精密压力机采用 “高速下降、低速加工、高速回程” 的特性，在保障加工效率的同时，有效控制冲压过程中的尺寸偏差，使均热板平面度、垂直度等关键指标达到严苛标准，满足超薄腔体的装配要求。

4. 模具寿命延长突破

加强型框架式高刚性机身和台板设计，减少冲压过程中的设备变形，降低模具磨损；配合稀油自动润滑系统，进一步延长模具使用寿命，减少维修频次，适配大规模量产需求。

5. 自动化适配突破

设备支持连续模、级进模自动化冲压，可与激光焊接、自动检测等工序无缝衔接，通过 PLC 与机械凸轮联合控制，实现高灵敏度的工艺调控，解决传统生产中自动化程度低、产能受限的问题。

四、赋能多领域发展：扬锻助力散热产业升级

当前，领益智造、苏州天脉、瑞声科技等主流均热板供应商均在推进超薄 VC 技术突破，产品已广泛应用于旗舰手机、折叠屏、笔记本电脑等消费电子产品，同时向新能源汽车、精密电子等领域延伸。

扬锻作为全球中高端压力机市场的领跑者，其 YM 系列、YKP 系列、YKL1 系列精密压力机，凭借高刚性、高精度、高稳定性的核心优势，已成为超薄 VC 均热板冲压加工的优选设备。从消费电子到新能源产业，扬锻始终以技术创新为核心，为客户提供从单机到整线的自动化解决方案，助力企业突破制造瓶颈，抢占高端散热市场先机。

面向未来，随着散热技术向更超薄、更精密、更高效的方向发展，扬锻将持续深化在精密冲压领域的技术积累，不断优化设备性能与工艺方案，与产业链合作伙伴携手，共同推动散热制造产业的高质量发展。
